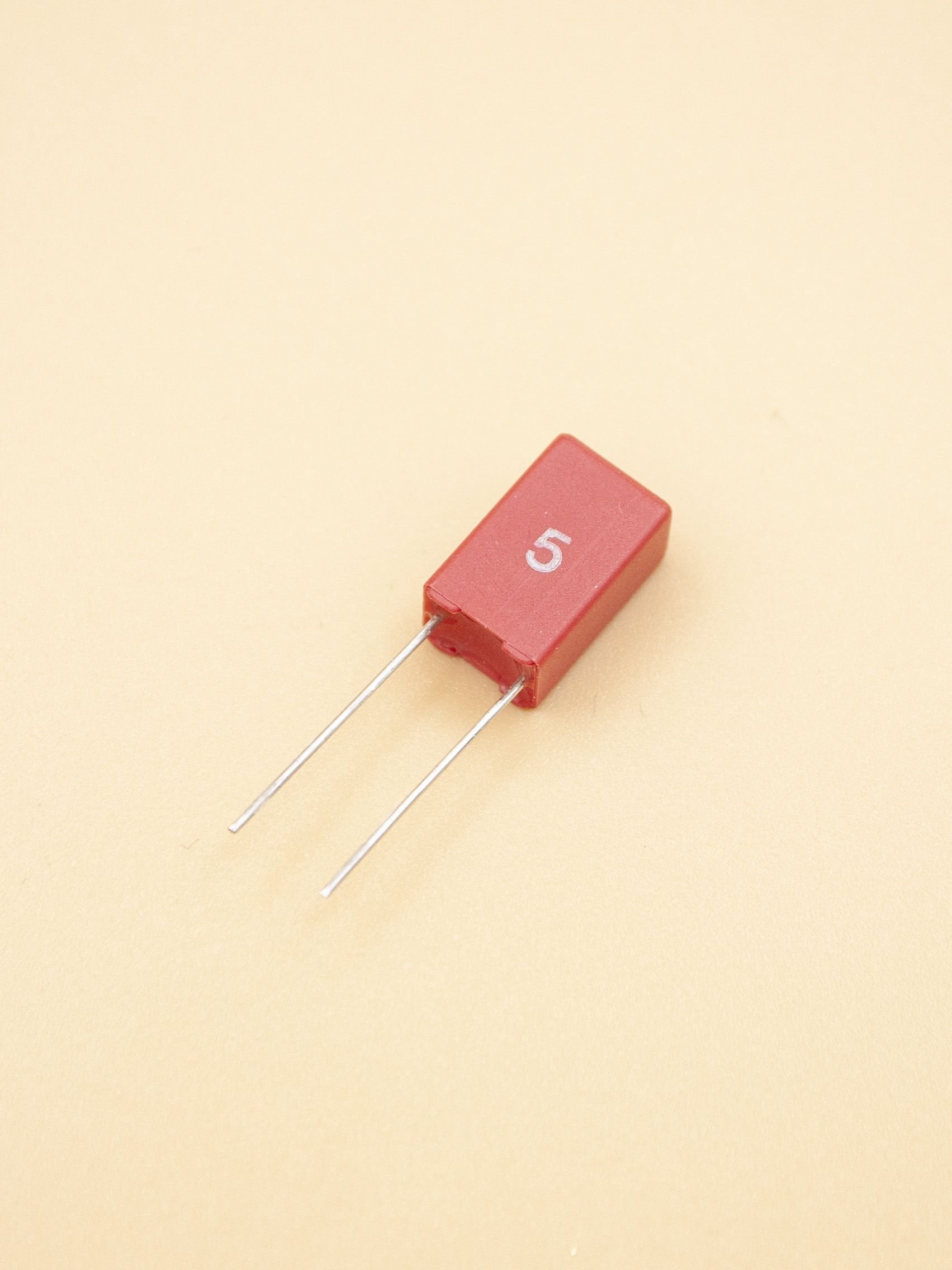

Конденсатор WIMA MKS2 3,3 мкФ, 50в 5%.

Конденсатор WIMA MKS2 3.3 µF / 50 V ±5%

Каталожный номер (MPN): MKS2C043301N00JSSD

Краткое название: WIMA MKS2 3.3µF 50V ±5%

Краткое описание

Плёночный металлизированный конденсатор WIMA серии MKS2, номинал 3.3 µF, рабочее напряжение 50 V, допуск ±5%. Компактный «box»-корпус для плотной разводки плат, шаг выводов 5.0 mm — удобен для применения в фильтрах, байпасных и сигнальных цепях, где важна стабильность и долговечность.

Технические характеристики

• Номинальная ёмкость: 3.3 µF (3300 nF)
• Номинальное напряжение: 50 V DC
• Допуск: ±5% (J)
• Серия / диэлектрик: MKS2 — металлизированная полиэфирная плёнка (PET)
• Цвет корпуса: стандартный красный

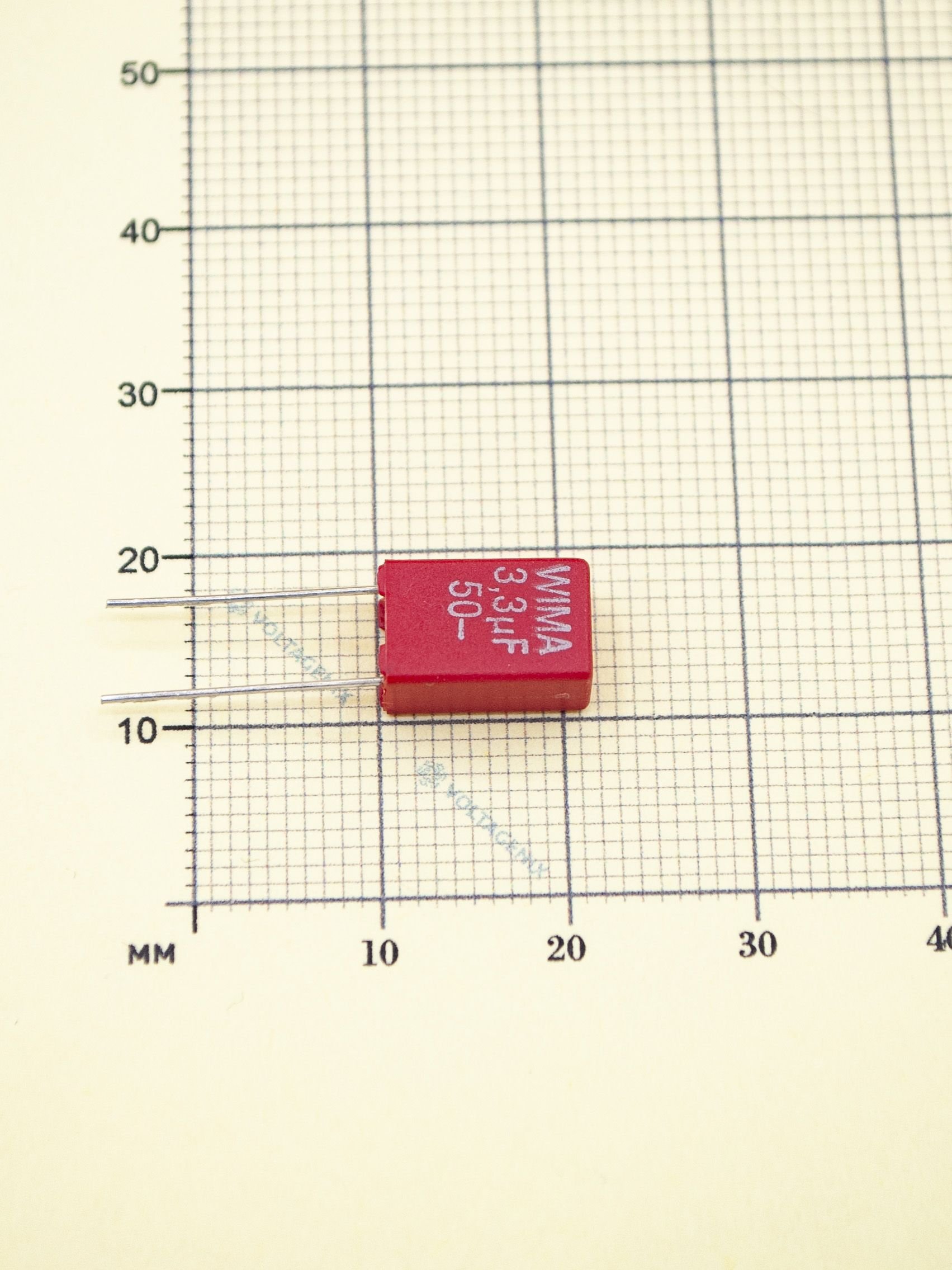

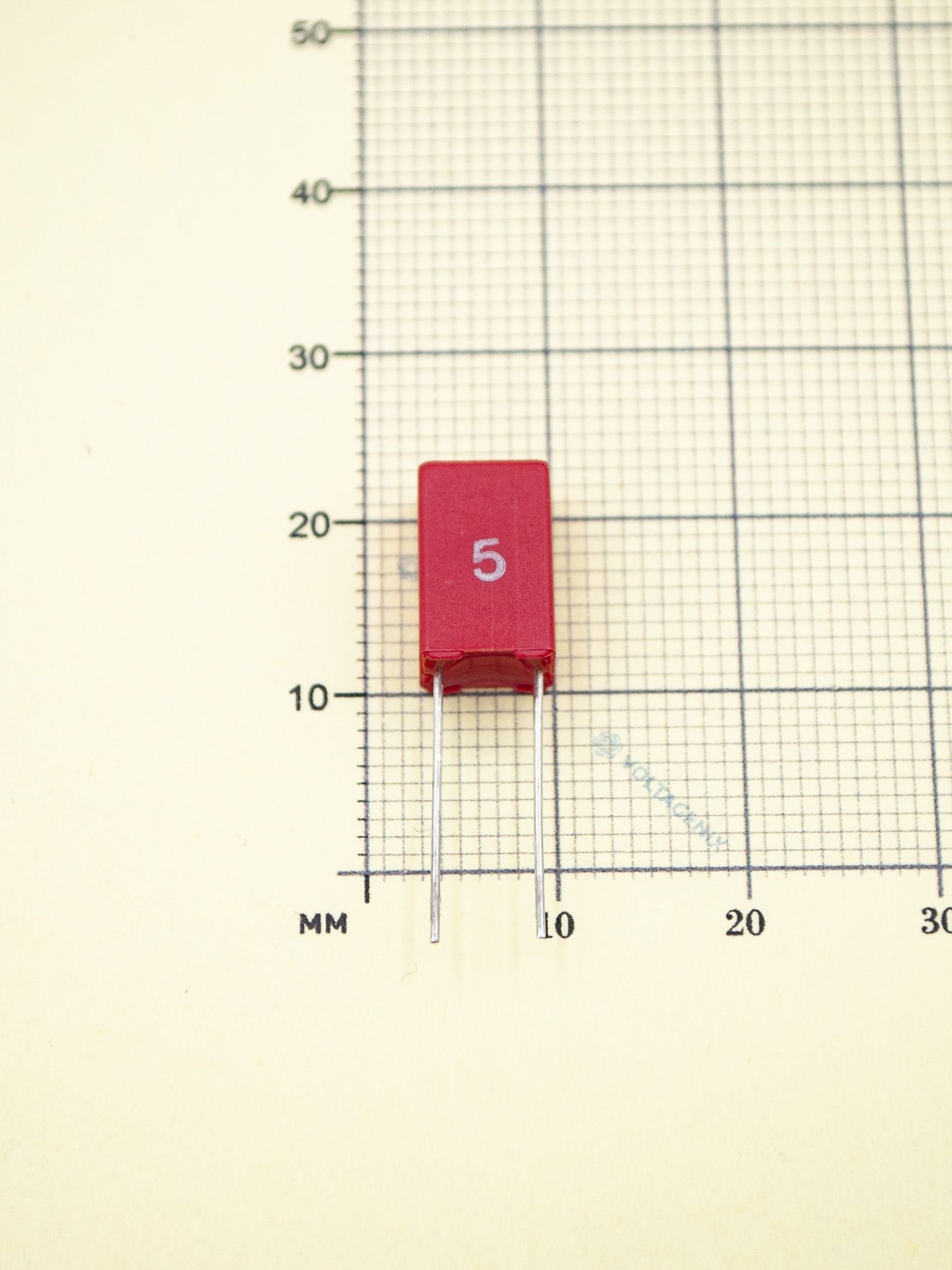

• Габариты корпуса (W × H × T): ≈ 7.2 × 11.5 × 5.5 mm
• Расстояние между выводами (RM / pitch): 5.0 mm
• Тип выводов: радиальные (THT), диаметр вывода ≈ 0.5 mm

Ключевые свойства

• Низкие потери для PET-плёнки в НЧ/среднечастотных цепях.
• Стабильная ёмкость во времени и при изменении температуры.
• Самовосстанавливаемость при локальном пробое — увеличивает надёжность.
• Компактный корпус при относительно большой ёмкости — экономит место на плате.
• RoHS-совместимость.

Применение

• Байпасирование и сглаживание в низковольтных источниках питания.
• Фильтры и согласующие цепи (аудио, НЧ).
• Таймеры, генераторы и входные цепи АЦП.
• Платы с плотной компоновкой, где важен небольшой шаг выводов (5 mm).

Рекомендации по монтажу и эксплуатации

• Проектируйте посадочное место под RM = 5.0 mm; отверстия под выводы ≈ 0.9–1.1 mm.
• При пайке избегайте длительного перегрева корпуса и выводов — короткие циклы пайки.
• Для критичных применений проводите выборочную проверку ёмкости LCR-метром (1 kHz).
