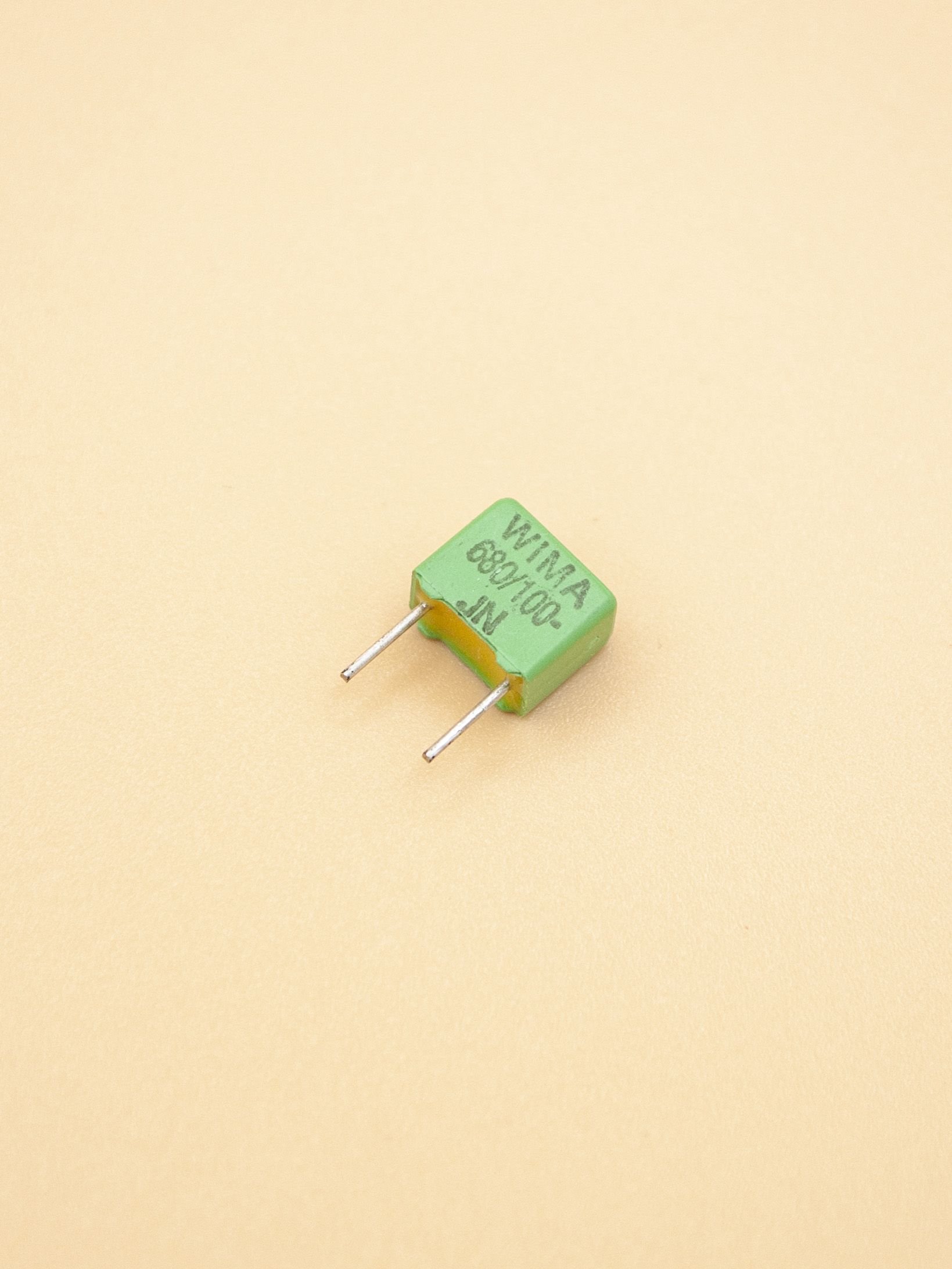

Конденсатор WIMA FKP2 680 пФ, 100в 2.5%.

Конденсатор WIMA FKP2 680 pF 100 V ±2.5%

Рекомендуемый каталожный номер (ориентировочный MPN): FKP2D006801D00HSSD.

Краткое название: WIMA FKP2 680p 100V ±2.5%

Электрические параметры

• Номинальная ёмкость: 680 pF (0.00068 µF).
• Номинальное напряжение: 100 V DC.
• Допуск: ±2.5% (код допуска в MPN — H). WIMA - Competence in Capacitors
• Серия / диэлектрик: FKP2 — полипропилен (PP), плёночно-фольговая конструкция (высокая импульсная стойкость и низкие потери).

Механические размеры

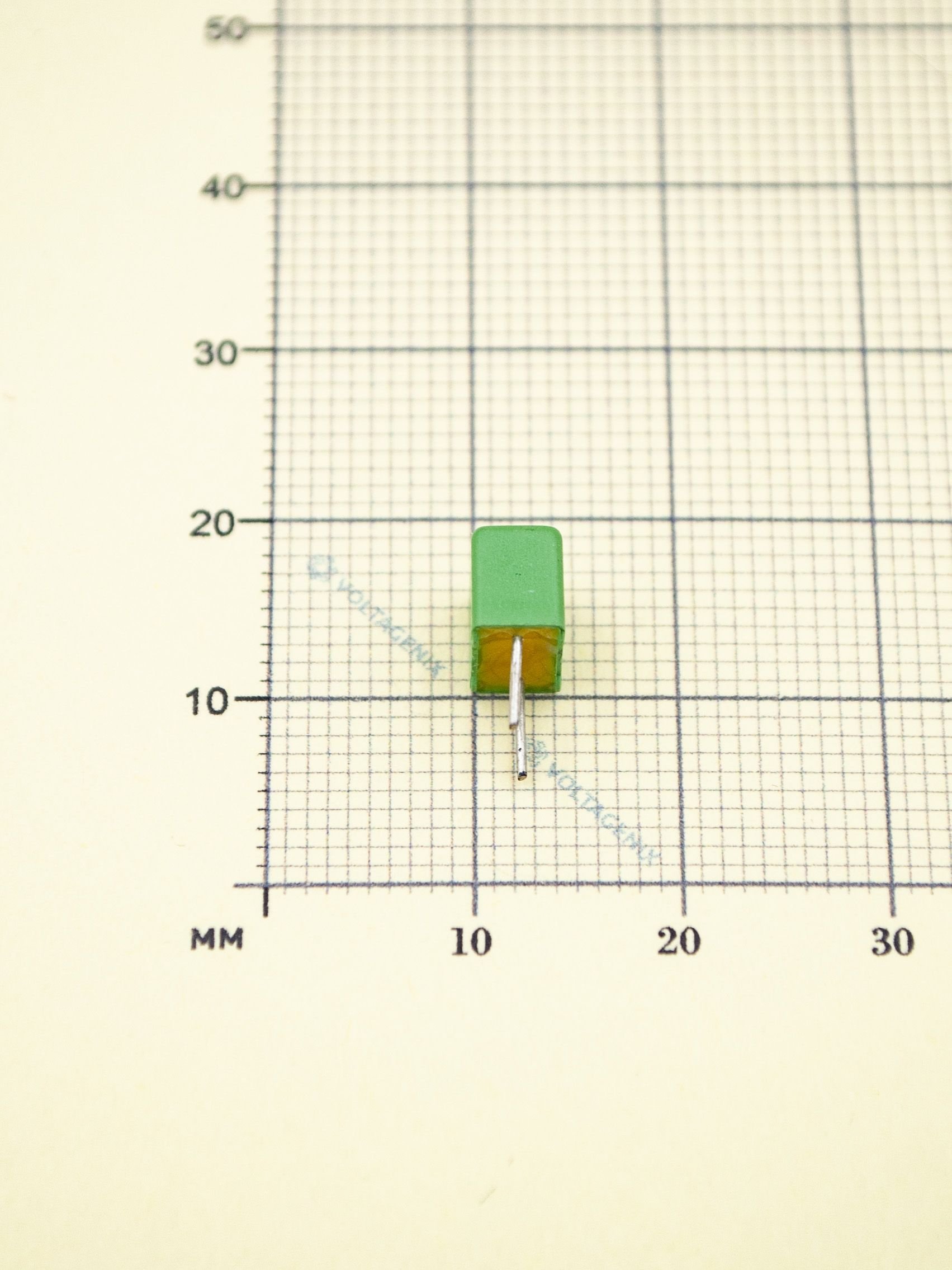

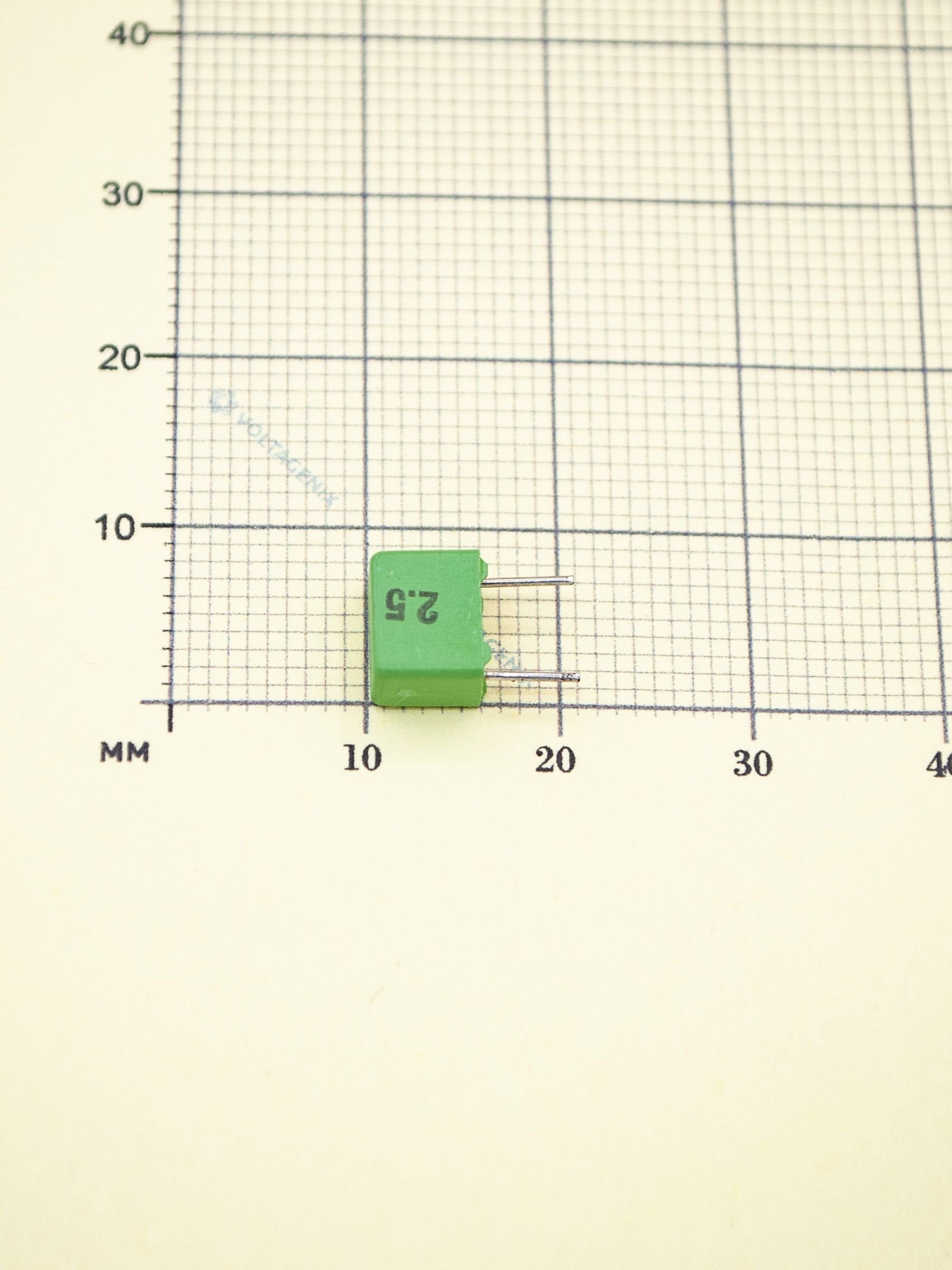

• Корпус (Ш × В × Т): ≈ 7.2 × 6.0 × 4.4 мм (в вашем сообщении указаны: ширина 7.2 мм, высота 6 мм, толщина 4.4 мм).
• Расстояние между выводами (lead spacing / RM): 5.0 mm.
• Тип выводов: радиальные (THT) — для монтажа в отверстия.

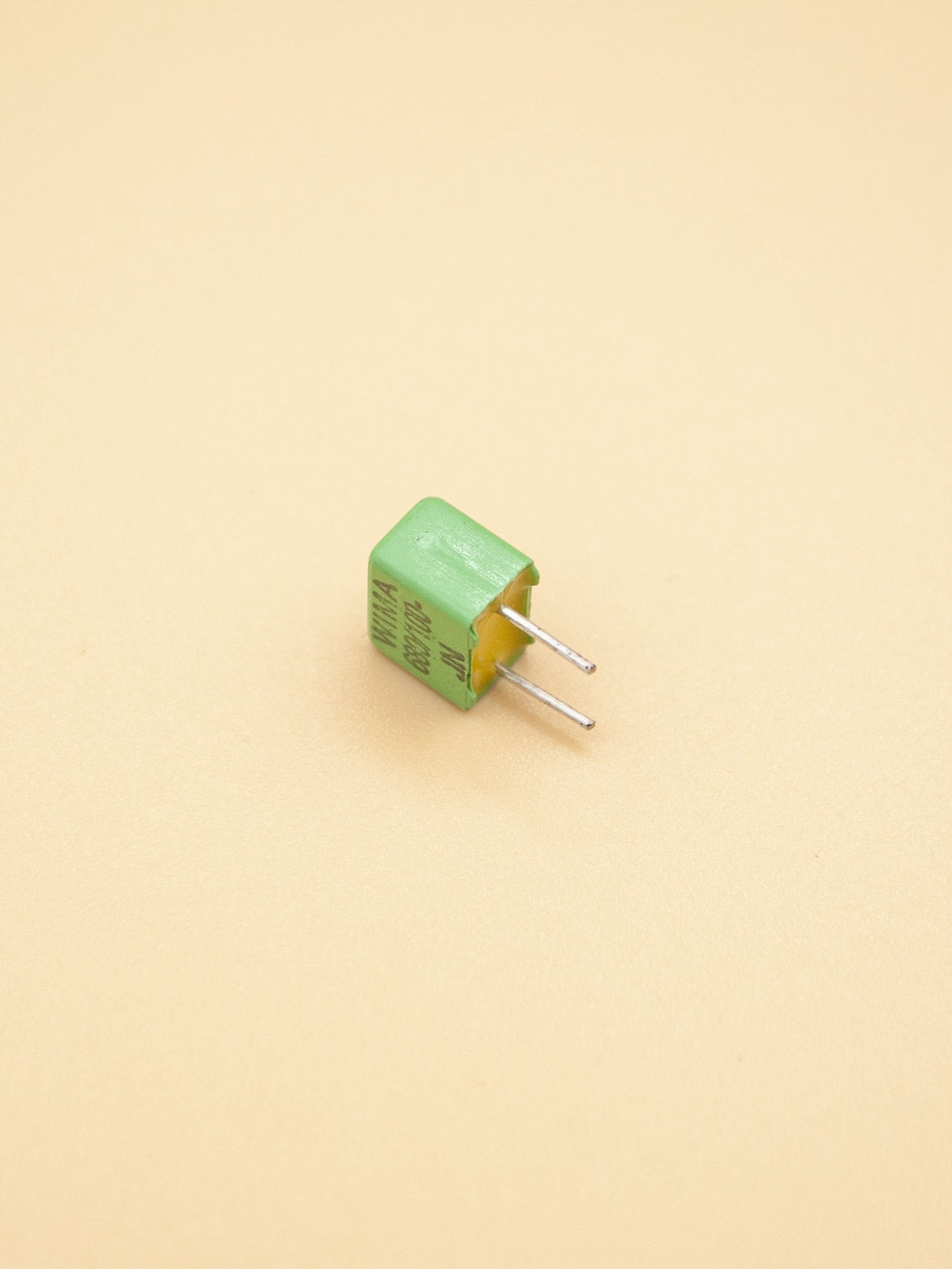

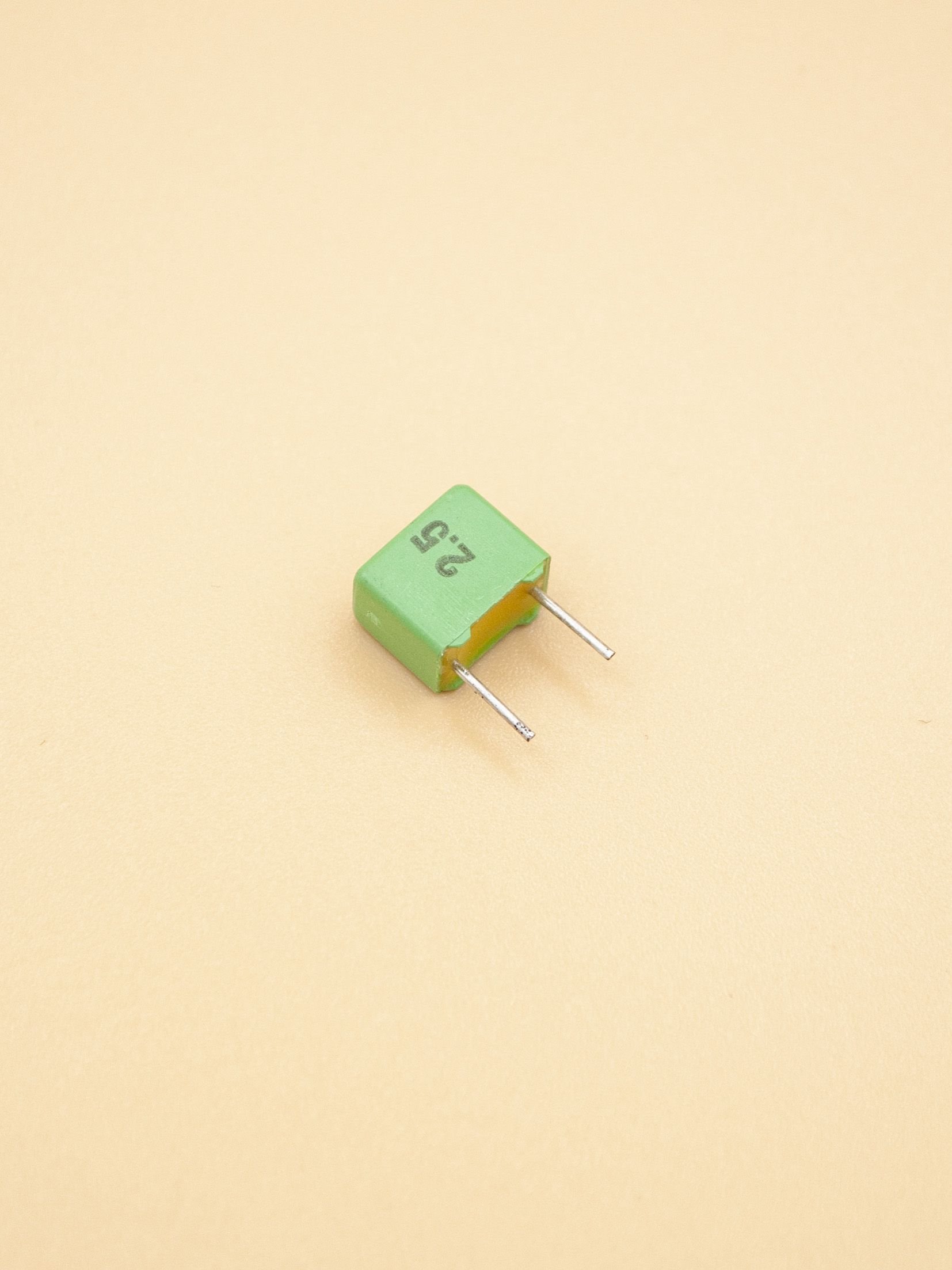

• Цвет корпуса: зелёный (отмечено вами). Обратите внимание: в каталоге WIMA типичный цвет корпуса FKP2 — красный; цвет на вашем образце может быть связан с партийной маркировкой, иной серией или перекрашиванием/покрытием. Рекомендую уточнить у поставщика, если цвет важен для визуального оформления.

Ключевые свойства

• Очень низкий тангенс угла потерь (малый tgδ) — подходит для ВЧ- и прецизионных применений.
• Небольшой отрицательный температурный коэффициент (типично для PP) — стабильность параметров при изменении температуры.
• Высокая импульсная стойкость и хорошая самовосстанавливаемость при локальном пробое.
• Доступны близкие допуски (до ±2.5% и точнее по запросу) — удобно для точных LC-звеньев.

Области применения

• РЧ-контуры, LC-фильтры и согласующие цепи.
• Таймеры, генераторы, схемы sample-&-hold и входные цепи АЦП.
• Аудиотехника и прецизионные измерительные приборы.
• Применения с ограниченным пространством на плате (малый корпус, RM = 5 mm).

Монтаж и рекомендации

• Разметьте посадочное место под RM = 5.0 mm; отверстия под выводы — ≈0.9–1.0 mm (с учётом технологических допусков).
• При пайке избегайте длительного перегрева корпуса и выводов — короткие циклы, аккуратная пайка.
• При проектировании учтите рабочую температуру от −55 °C до +100 °C и графики допустимых пульсаций/ESR в даташите.
